Пневмомотор поршневой П13-16 предназначен для комплектации пневмопривода буровых ключей типа АКБЗМ2 и АКБУ на предприятиях нефтяной и газодобывающей промышленности. Пневмомотор рассчитан на эксплуатацию при температуре окружающей среды от -400С до +400С и относительной влажности воздуха до 98% при +250С.
В рабочем положении вал пневмомотора располагается вертикально. Глушение шума обеспечивается рукавами, отводящими выхлопной воздух от рабочей зоны оператора.
Техническая характеристика
| Параметры |
П13-16 |
| Номинальное давление воздуха на входе в пневмомотор, МПa |
0,63 |
| Номинальная мощность, кВт |
13,00 |
| Номинальная частота вращения выходного вала, об/с |
16,60 |
| Номинальный удельный расход воздуха, м3/мин кВт |
1,02 |
| Величина условного прохода присоединительной арматуры, мм |
25,00 |
| Габаритные размеры, мм |
460х420х460 |
| Масса, кг |
110 |

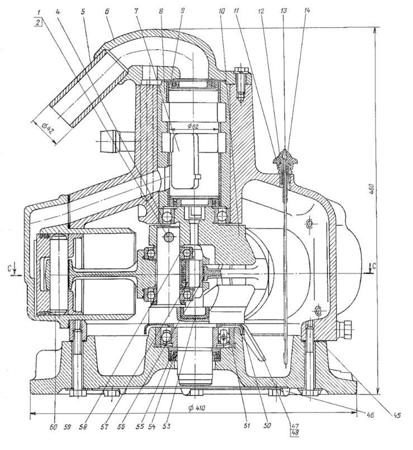

| Номер поз. |
Обозначение |
Наименование |
Кол. |
| 1 |
ДР-13У-083 |
Штифт конический |
1 |
| 2 |
|
Шплинт 3,2432 ГОСТ 397-79 |
1 |
| 4 |
|
Подшипник 210 ГОСТ 8338-75 |
1 |
| 5 |
П2.5Ф1.003 |
Ниппель |
1 |
| 6 |
П2.5Ф1-054 |
Колпак выхлопной |
1 |
| 7 |
П7.5.030 |
Золотник |
1 |
| 8 |
П11.020 |
Коробка золотниковая |
1 |
| 9 |
|
Подшипник 70001 07
ГОСТ 8338-75
|
2 |
| 10 |
П2.5Ф-068А |
Щека коленчатого вала |
1 |
| 11 |
П6.3.044 |
Прокладка |
2 |
| 12 |
ДР13У-100 |
Штуцер |
1 |
| 13 |
П2.5Ф1.088 |
Щуп масломерный |
1 |
| 14 |
П2.5Ф1.089 |
Ручка |
1 |
| 45 |
П2.5Ф-045 |
Прокладка крышки |
1 |
| 46 |
П2.5Ф-041А |
Планка |
4 |
| 47 |
ДР13У-099 |
Разбрызгиватель |
1 |
| 48 |
ДР13У-106 |
Планка стопорная |
1 |
| 50 |
ДР13У-104 |
Маслоотражатель |
1 |
| 51 |
|
Подшипник радиальный с одной
защитной шайбой 60309
ГОСТ 7242-70
|
1 |
| 53 |
П2.5Ф1.034 |
Заглушка |
1 |
| 54 |
|
Манжета резиновая
армированная с пружиной1-45465-1
ГОСТ 8752-70 /ГОСТ 23.1-77-71
|
1 |
| 55 |
П2.5Ф1-035 |
Упор |
1 |
| 56 |
П2.5Ф-082 |
Втулка прицепного шатуна |
4 |
| 57 |
П2.5Ф-081 |
Палец прицепного шатуна |
4 |
| 58 |
|
Подшипник 206 ГОСТ 8338-75 |
2 |
| 59 |
П2.5Ф2-042А |
Кольцо опорное |
1 |
| 60 |
ДР5У-026 |
Пробка пальца поршня |
10 |

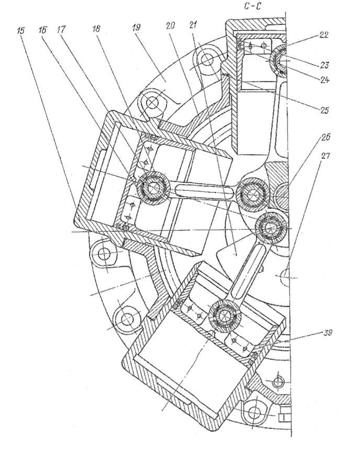

| Номерпоз. |
Обозначение |
Наименование |
Кол. |
| 15 |
П9.032 |
Цилиндр |
5 |
| 16 |
П2.5Ф-036 |
Шатун прицепной |
4 |
| 17 |
П2.5Ф2-040 |
Втулка шатуна |
5 |
| 18 |
ДР5У-030 |
Палец поршня |
5 |
| 19 |
П2.5Ф1. 013-1 |
Крышка |
1 |
| 20 |
П2.5Ф1-012 |
Корпус |
1 |
| 21 |
П2.5Ф2-077 |
Противовес |
1 |
| 22 |
П2.5Ф-037 |
Шатун главный |
1 |
| 23 |
120-1004025 |
Кольцо поршневое |
5 |
| 24 |
120-1004035 |
Кольцо поршневое |
5 |
| 25 |
П2.5Ф-016 |
Прокладка цилиндра |
5 |
| 26 |
П2.5Ф1-043 |
Вал коленчатый |
1 |
| 27 |
|
Штифт цилиндрический 16436
ГОСТ 31 28-70
|
1 |
| 39 |
П2.5Ф-033 |
Поршень |
1 |

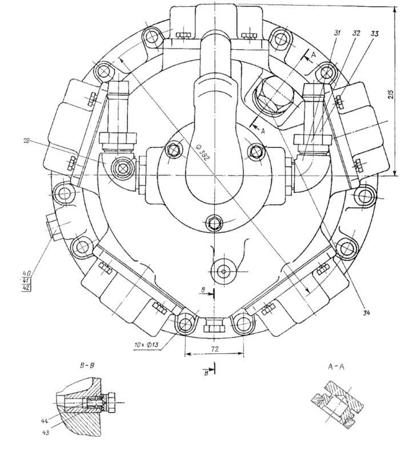

| Номер поз. |
Обозначение |
Наименование |
Кол. |
| 28 |
ДР13У-5-0902 |
Тройник специальный |
1 |
| 31 |
ДРЮУ-5-0902 |
Угольник |
1 |
| 32 |
П2.5Ф1.109 |
Гайка накидная |
2 |
| 33 |
ДР1 0-5-0303 |
Ниппель конусный |
2 |
| 34 |
П9.086 |
Пробка воздушная |
1 |
| 40 |
ДР13У-3-001 |
Пробка слива |
1 |
| 41 |
ДР13У-3-003 |
Прокладка пробки |
1 |
| 42 |
ДР13У-3-005 |
Вкладыш пробки |
1 |
| 43 |
П7Д091 |
Маслоуказатель |
1 |
| 44 |
|
Кольцо 01 6-020-25-1-1 ГОСТ9833-73
|
1 |
